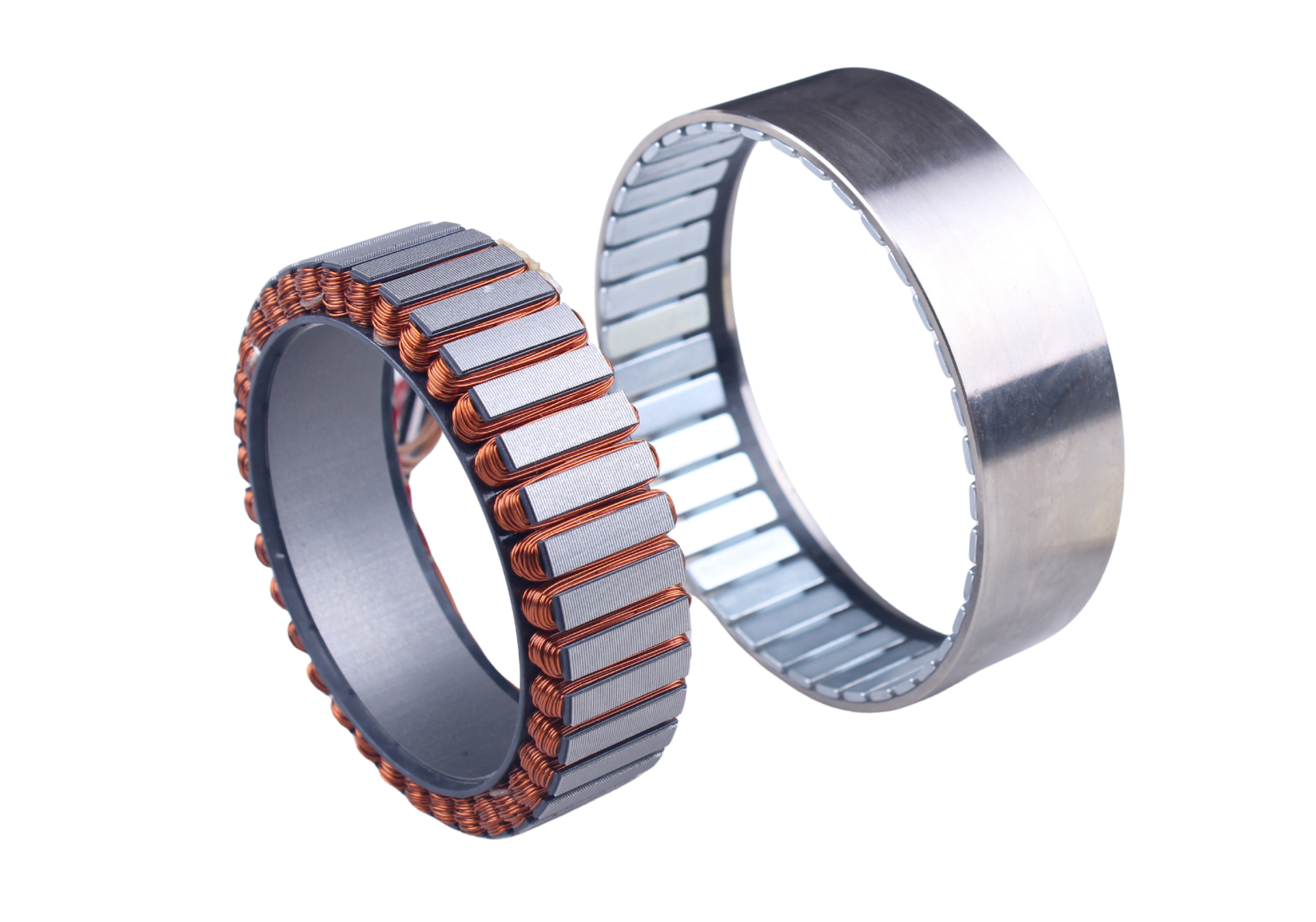

转子外径D

135mm

0/-0.1

导磁环内径D1

131mm

0/+0.05

导磁环长度L

28mm

±0.2

转子粘接尺寸L1

4.5mm

±0.3

定子内径D2

95mm

0/+0.05

定子长度L2

20mm

±0.2

非出线端高度E

3.5mm

MAX

出线端高度F

7.5mm

MAX

介电强度

( Dielectric   Strength )

1000VAC/1S

绝缘电阻

 ( Insulation Resistance )

100MΩ, 500VDC

环境温度

( Ambient   Temperature )

-20°C   ~     +50°C

绝缘等级

(Insulation   Class)

Class F

白色  ( White )

UL10362

AWG28

NTC

白色  ( White )

NTC

黄色  ( Yellow )

漆包线直出套PI管

U相 (   Phase U )

红色  ( Red )

V相 (   Phase V )

黑色  ( Black)

W相 (   Phase W )

极数  ( Number of poles )

42

相数  ( Number of phases )

3

额定电压 (   Rated  voltage )

VDC

48

额定转矩 (   Rated torque)

N.m

8

额定电流(Rated current)

A

45.2

额定速度 (   Rated speed )

RPM

2100

额定功率 (   Rated power )

W

1760

最大转速(Maximum speed)

RPM

2700

峰值转矩 (   Peak torque )

N.m

24

峰值电流 (   Peak current )

A

135

线电阻 (   Line to line resistance )

ohms@20℃

0.031

线电感 (   Line to line inductance )

mH

0.051

转矩常数 (   Torque constant )

N.m/A

0.186

反电势 (   Back EMF )

Vrms/KRPM

12.4

机身长度 (   Motor length )

mm

28

重量 (   Weight )

g

964

电气时间常数(Electrical   time constant)

ms

1.65
