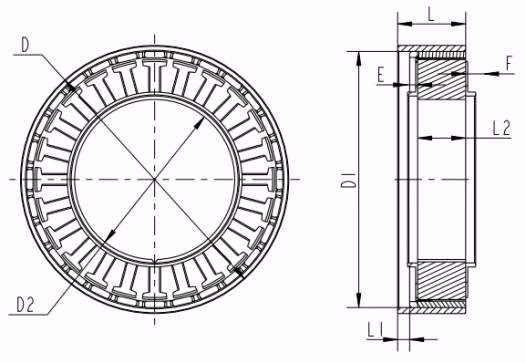

转子外径D

67mm

±0.15

导磁环内径D1

64mm

0/+0.05

导磁环长度L

17mm

±0.1

转子粘接尺寸L1

3mm

±0.3

定子内径D2

40mm

0/+0.05

定子长度L2

12mm

-0.25/+0.15

非出线端高度E

2.5mm

MAX

出线端高度F

4.7mm

MAX

介电强度

( Dielectric   Strength )

600VAC/1S

绝缘电阻

 ( Insulation Resistance )

100MΩ, 500VDC

环境温度

( Ambient   Temperature )

-20°C   ~     +50°C

绝缘等级

(Insulation   Class)

Class B

白色  ( White )

UL1332

AWG26

NTC

白色  ( White )

NTC

黄色  ( Yellow )

漆包线直出套PI管

U相 (   Phase U )

红色  ( Red )

V相 (   Phase V )

黑色  ( Black)

W相 (   Phase W )

极数  ( Number of poles )

28

相数  ( Number of phases )

3

额定电压 (   Rated  voltage )

VDC

24

额定转矩 (   Rated torque)

N.m

0.68

额定电流(Rated current)

A

5.7

额定速度 (   Rated speed )

RPM

1400

额定功率 (   Rated power )

W

100

最大转速(Maximum speed)

RPM

1800

峰值转矩 (   Peak torque )

N.m

2.3

峰值电流 (   Peak current )

A

19

线电阻 (   Line to line resistance )

ohms@20℃

0.55

线电感 (   Line to line inductance )

mH

0.46

转矩常数 (   Torque constant )

N.m/A

0.156

反电势 (   Back EMF )

Vrms/KRPM

9.45

机身长度 (   Motor length )

mm

17

重量 (   Weight )

g

138

电气时间常数(Electrical   time constant)

ms

0.84
