FL38SV
FL38SV
Product Servo Motor

FL38SV

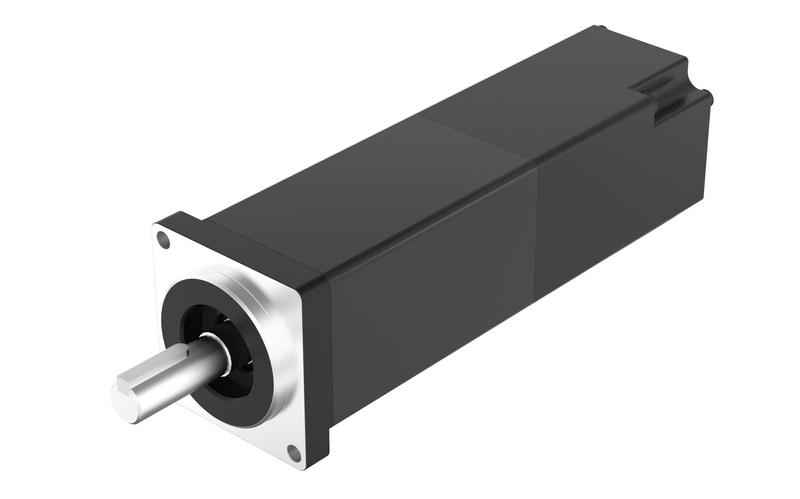

38mm servo motor, 50-100W, 48VDC, 220VDC
option:
  • FL38SV
  • FL38SV
  • FL38SV
  • FL38SV

一般技术特性 (General Technical Information)

特性(Characteristic)

参数(Parameter)

编码器类型(Encoder type)

1、光电编码器 Optical encoder

2、磁编码器 Magnetic encoder

3、旋转变压器Resolver

备注:多种分辨率可选,增量式、绝对值式可选。

Note: Multiple resolutions are available;Incremental and absolute values are available.

径向负载(Max radial force)

69N @ 14mm from the flange







环境条件

Environmental conditions

使用环境温度: -20℃~ +40℃;

Temperature: -20℃~ +40℃

使用环境湿度:≤90%RH(无凝露);

Relative humidity: ≤90%RH(No dewing)

安装环境:远离腐蚀、可燃性气体,油滴,灰尘,

海拔≤1000m(1000~4000m,降额使用);

Installation environment: Far away active gas,

Combustible gas, oil drop, ash.

altitude≤1000m(1000~4000m,Derating use);

存储环境:-20℃~ +60℃,≤85%RH(无凝露)。

Storage Condition: -20℃~ +60℃,≤85%RH(No dewing).

轴向负载(Max axial force)

59N

绝缘等级(Insulation Class)

Class F

防护等级(Protection level)

IP65



电机技术性能 (Motor Technical Specification)

类型(Model)

单位(Unit)

FL38SV05

FL38SV10

额定功率(Rated power) Pn

W

50

100

额定电压(Rated voltage) U

VAC/VDC

220

48

220

48

额定转速(Rated speed) nn

RPM

3000

3000

3000

3000

额定转矩(Rated torque) Tn

N·m

0.16

0.16

0.32

0.32

额定电流(Rated current) In

A

0.5

2.1

1

4.3

最大转速(Maximum speed) nmax

RPM

6000

6000

6000

6000

最大转矩(Maximum torque) Tm

N·m

0.48

0.48

0.96

0.96

最大电流(Maximum current) Im

 A

1.5

6.3

3

12.9

电阻(Line to line resistance) RL

Ω

33

2.2

17.5

0.88

电感(Line to line inductance) LL

mH

24

1.8

12.4

0.78

反电势系数(Back EMF) Ke

V/Krpm

21

5

21

5

转矩系数(Torque constant) Kt

Nm/A

0.35

0.08

0.35

0.08

电气时间常数(Electrical time constant) τe

ms

0.7

0.8

0.7

0.9

机械时间常数(Mechanical time constant) τm

ms

1.14

1.34

1.00

0.89

转动惯量(Rotor inertia) Jm0

kg.cm²

0.024

0.024

0.04

0.04

转动惯量带制动器(Rotor inertia with brake) Jm1

kg.cm²

0.034

0.034

0.05

0.05

极数(Number of poles)


10

10

10

10

编码器(Encoder)


2500ppr光电编码器(增量式)

2500p/rev incremental encoder

机身长度(Motor length) L1

mm

72

88

机身长度带制动器(Motor length with brake) L2

mm

106

12

重量 (Weight)

Kg

0.4

0.5

重量带制动器(Weight with brake)

Kg

0.65

0.75



接线说明 (Electric Connection)

序号

No.

引出线颜色

Lead Color

引出线型号

Lead Gauge

功能

Function

说明

Description

1

黄色(Yellow)

Cable

4*0.5mm2+2*0.35mm2

U相(Phase U)


2

红色(Red)

V相(Phase V)


3

黑色(Black)

W相(Phase W)


编码器接线颜色定义见图纸。


该款电机可以根据客户需求定制。

The motor can be designed &manufactured with customized request.


Motor size

微信截图_20230704153127



性能曲线 (Performance Curve)



Download
FL38SV05-48V-30EA1 174.61 KB
FL38SV05-220V-30EA1 175.48 KB
FL38SV10-48V-30EA1 172.71 KB
FL38SV10-220V-30EA1 205.88 KB
